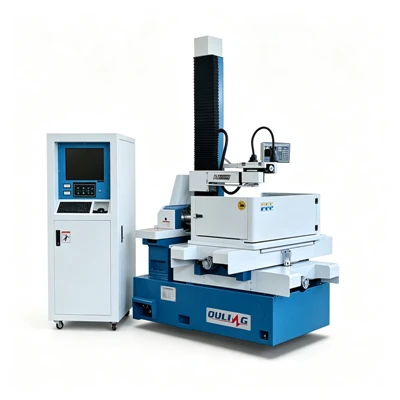

Электроэрозионный станок Multiple Cutting Wire Cut OL5580FM предназначен для средних-и-больших токопроводящих заготовок, требующих более высокой точности обработки и улучшенного качества поверхности за счет многократной-обработки. Он оснащен рабочим столом размером 700 × 1040 мм, перемещением X/Y 550 × 800 мм, перемещением U/V 60 × 60 мм и поддерживает заготовки толщиной до 550 мм и весом 800 кг. Благодаря точности позиционирования ±0,015 мм, повторяемости позиционирования ±0,003 мм, оптимальной точности обработки ±0,005 мм и шероховатости поверхности до 1,2 мкм, OL5580FM подходит для прецизионных форм, оснастки и более-точных приложений электроэрозионной резки.
| Механические характеристики | ОЛ5580FM | |
| Размер рабочего стола | 700*1040 мм | |
| Перемещение по оси X/Y | 550*800 мм | |
| Перемещение по оси U/V | 60*60 мм | |
| перемещение по оси Z | 500 мм | |
| Макс. толщина заготовки | 550 мм | |
| Макс. вес заготовки | 800 кг | |
| Вес корпуса машины | 2100 кг | |
| Площадь пола корпуса машины | 1950×1550×2200 мм | |
| Технические параметры | ||
| Макс. угол конуса/толщина | ±6 градусов/±15 градусов/±30 градусов/80 мм | |
| Макс. скорость обработки | 150 мм²/мин | |
| Макс. скорость подачи проволоки | 1~11,4 м/сек (регулируемая частота) | |
| Точность позиционирования | ±0,015 мм | |
| Повторяемая точность позиционирования | ±0,003 мм | |
| Оптимальная точность обработки | ±0,005 мм | |
| Оптимальная шероховатость поверхности | 1.2μm | |
| Диаметр молибденовой проволоки | 0,10~0,25 мм | |
| Источник питания | 3 фазы/380 В/50 Гц | |
| Потребляемая мощность | 3кВА | |
| Стандартная конфигурация | ||
| Осевое соединение | Одновременная ось XYUV | |
| Тип направляющей | Линейная направляющая | |
| Режим привода оси XY | Шаговый двигатель/серводвигатель | |
| Центральная система смазки | автоматический | |
| Емкость диэлектрического бака | 40 L | |
| Контроллер | Вертикальный шкаф управления | |
| Программная платформа | Окно XP | |
| Система управления | Автоматическое-вырезание/Победа-вырезание/X8/HL | |
| Языковой дисплей | Китайский/Английский/Русский | |
| Монитор | 17-дюймовый ЖК-дисплей | |
| Цифровой дисплей | УЦИ по оси XY (5 мкм) | |
| Инструкция ЧПУ | Стандартный код ISO | |
| Тип трансмиссии | USB/LAN | |
